分光棱镜透明桌面小电视
背景
参考稚晖君的HoloCubic，DID迪的ESP32+TFT+分光棱镜实现透明小电视和旺仔爸爸造物社的透明手表教程。
参考博客
参考文档
心知天气 API 使用手册（V3版） · 心知天气
seniverse.yuque.com
参考代码
链接：https://pan.baidu.com/s/1Y9dfTDE5_D-sQmDviOE_bA
提取码：sd9u
创意来源——稚晖君HoloCubic
这个小东西真的非常可爱！！很难拒绝透明的闪闪发光的屏幕！❤
方案
1. 原理解释
1：1分光棱镜是用于分离光纤水平偏振和垂直偏振的光学元件，由两个三棱镜组成，投射反射1：1。

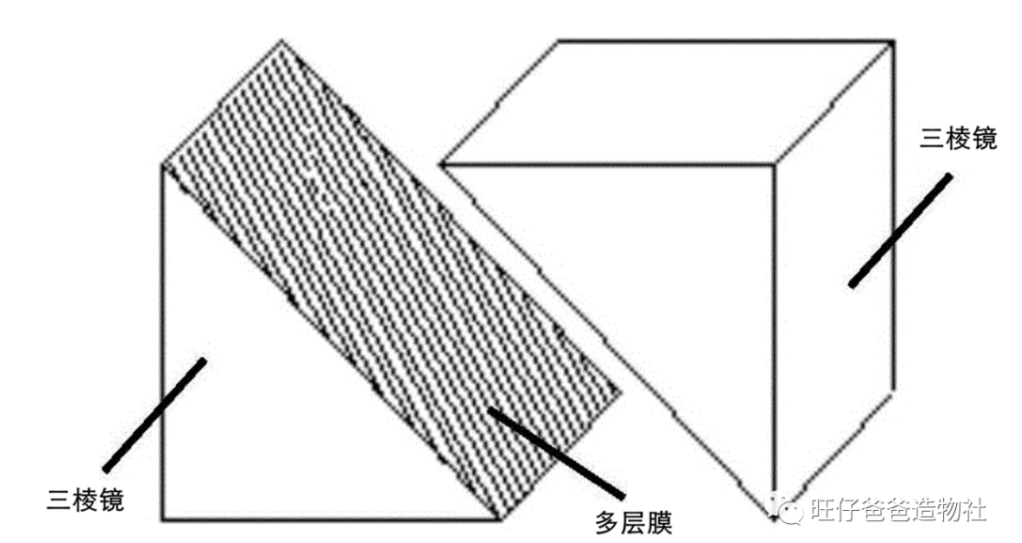

图1 分光棱镜原理图
可以从正面看到底部屏幕的镜像。
2.外观设计

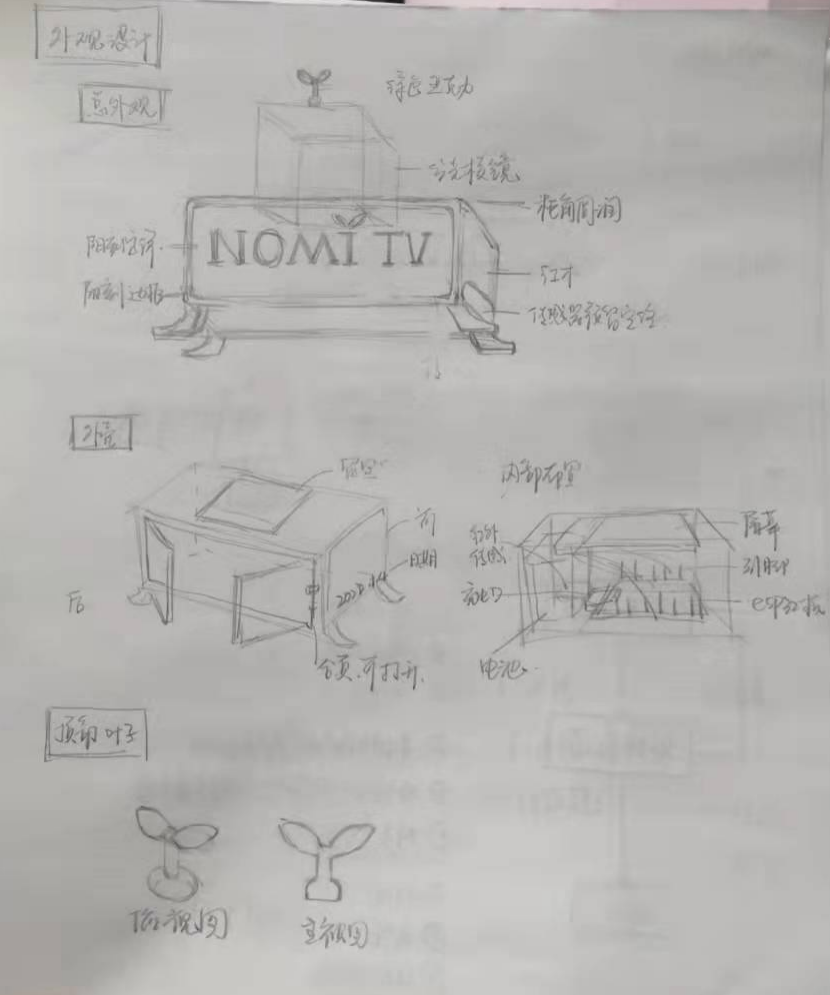

图2 小电视外观设计图
3.系统设计

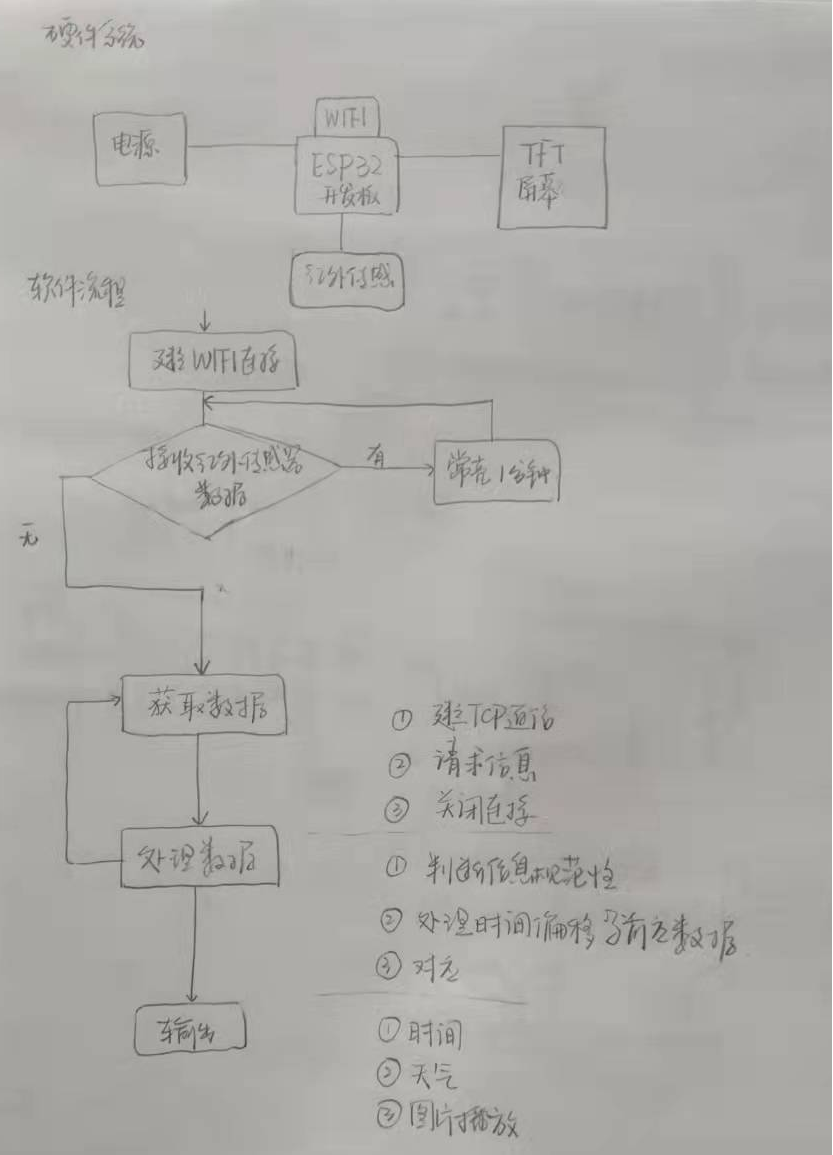

图3系统设计图
4.设想功能
-
使用NTP服务显示时间
-
使用心知天气API获取天气信息并显示
-
图片播放
低配：手动烧录设置
高配：可以用手机上/PC上的前端软件上传图片播放
涉及技术：
- 硬件

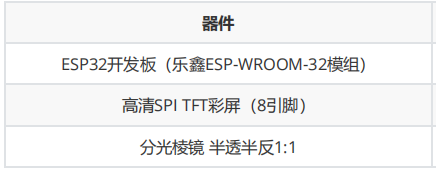

图4硬件材料列表【引用】
- 软件
arduino开发平台
NTP时间服务
心知天气信息API
前端框架：vue
通讯协议：WIFI、TCP
过程
1.开发环境搭建
1.1Arduino IDE下载与安装

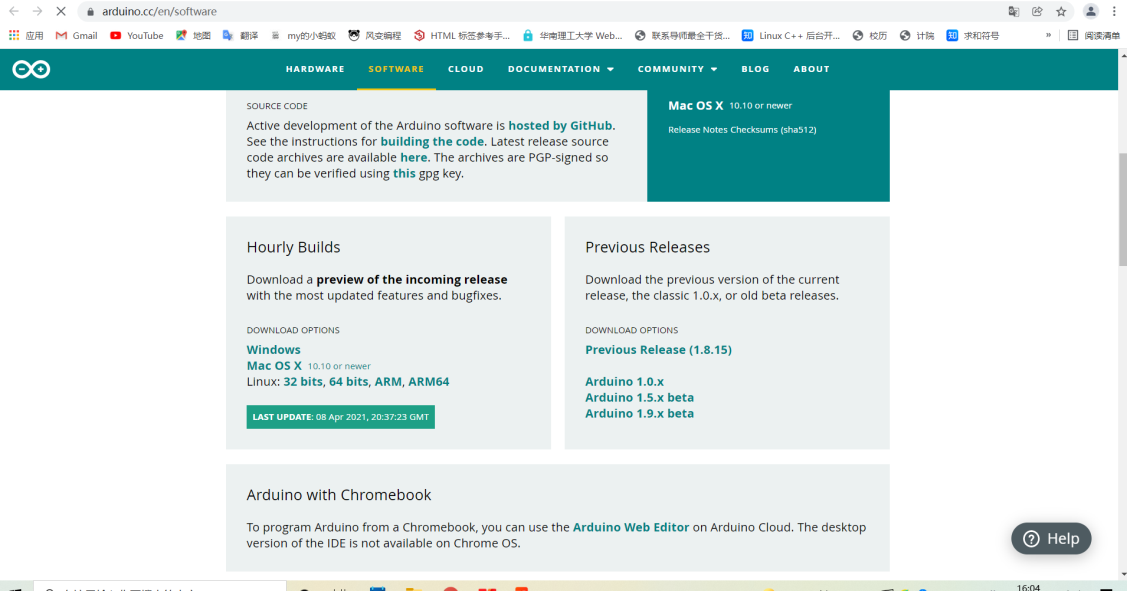

图5官网网页
1.2IDE配置ESP32开发板环境
打开文件-> 首选项->附加开发板管理器 输入
https://dl.espressif.com/dl/package_esp32_index.json
以后进行库管理时将会通过这个索引文件访问代码仓库进行下载

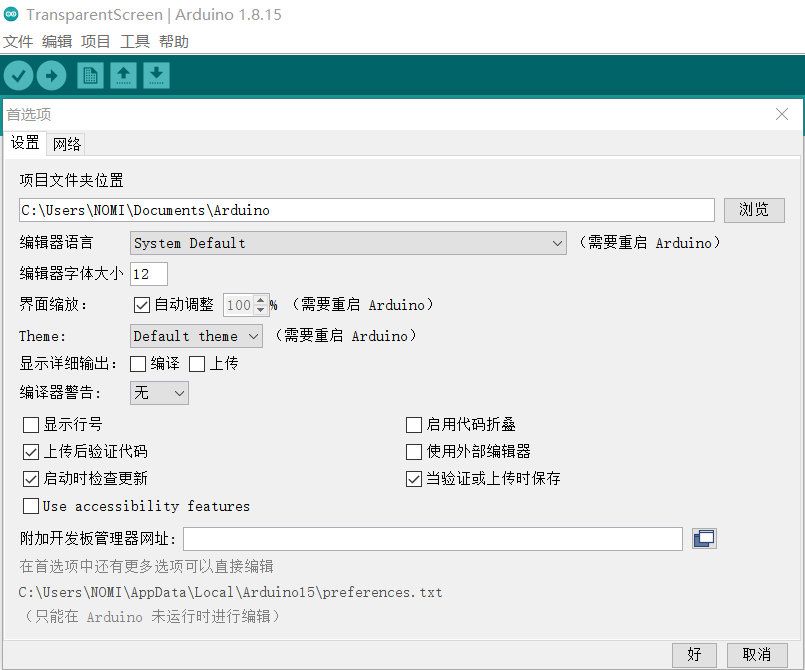

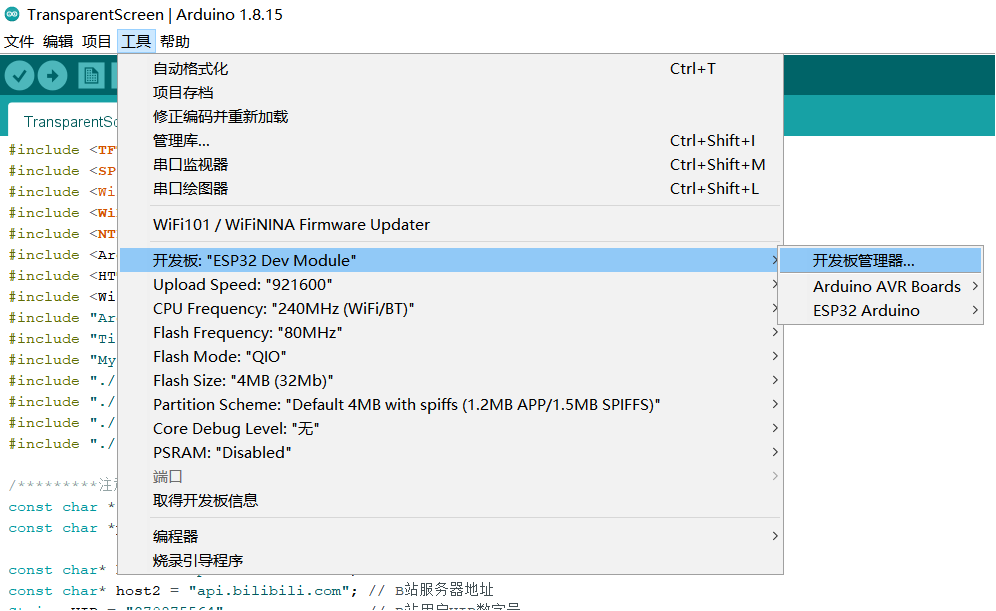

图6开发板管理器
在本次项目中，务必使用以下配置好的开发板与库文件，避免错误：
链接：https://pan.baidu.com/s/1ZtDFc2J0y1mm9XN0a_U5Sg
提取码：f703
将文件解压后粘贴至Arduino IDE安装文件夹中的hardware文件夹中

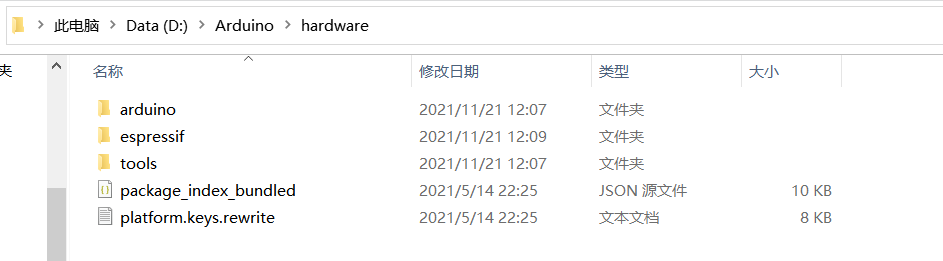

图7hardware文件夹地址
打开工具，设置开发板参数如下图
图8开发板选择与设置
1.3IDE配置相关库文件
1.3.1库安装
需要使用的库如下所示，不需要额外安装 【注意】 如果在本项目开始前曾经自行下载以下库，请删除原有的库，使用上方链接中提供的库文件。

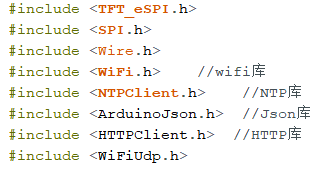

图9需求库清单
可以使用工具->管理库的功能确认是否曾经安装过库

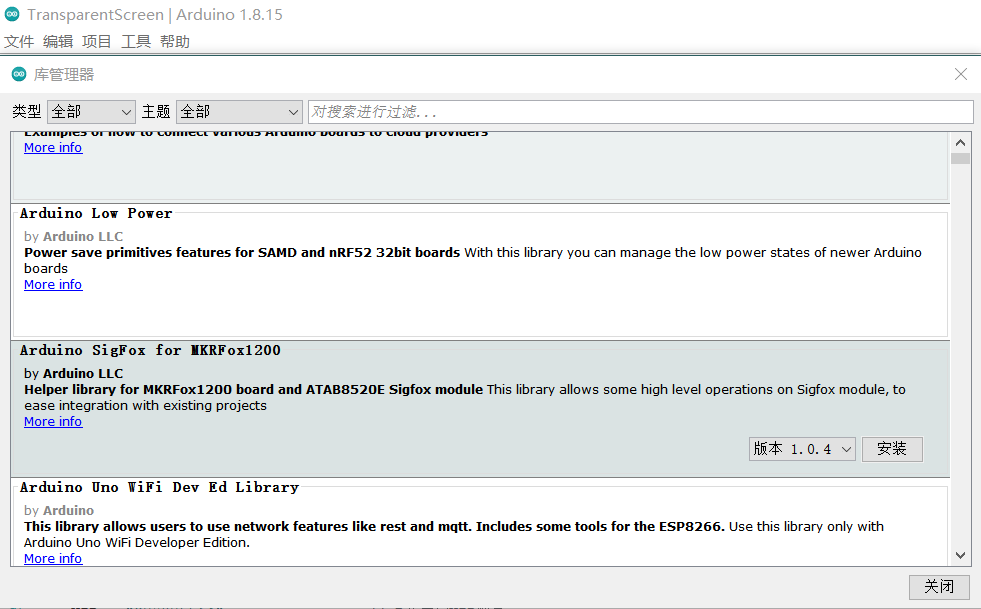

图10 Arduino库管理工具
1.3.2库配置
需要配置的库仅有TFT_eSPI库的设置文件
- 驱动设置
打开如下路径文件夹，只保留ST7735_128*128的驱动文件、SetupX_Tenplate、User_Custom三个文件，其他注释掉。

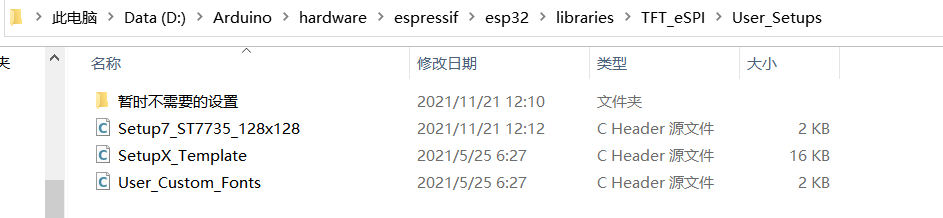

图11 驱动设置地址

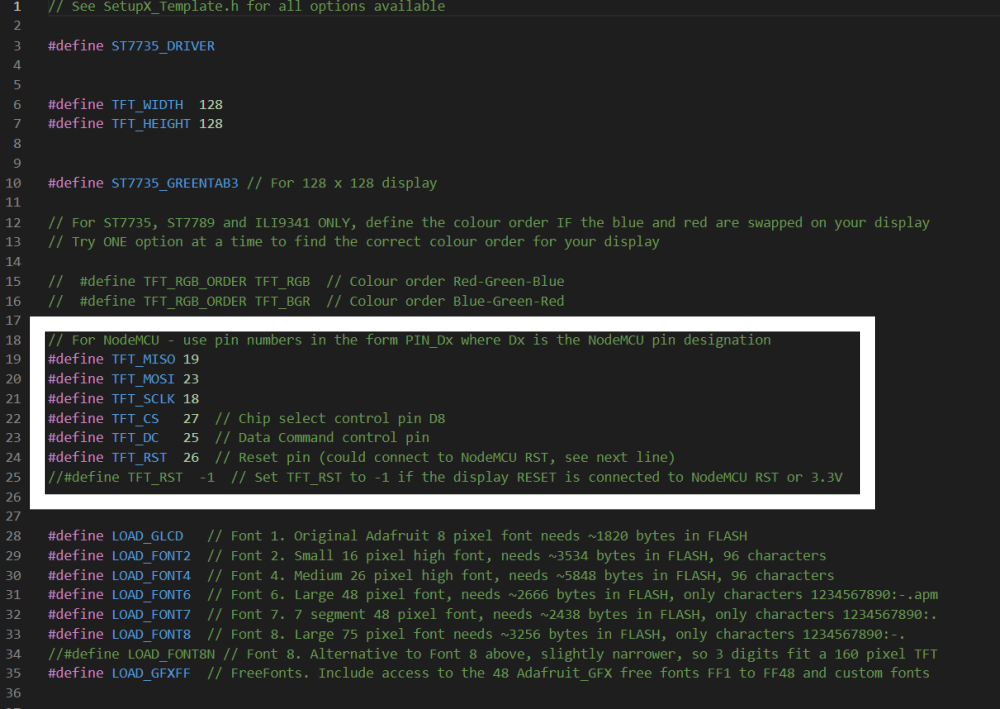

修改驱动文件代码如下：

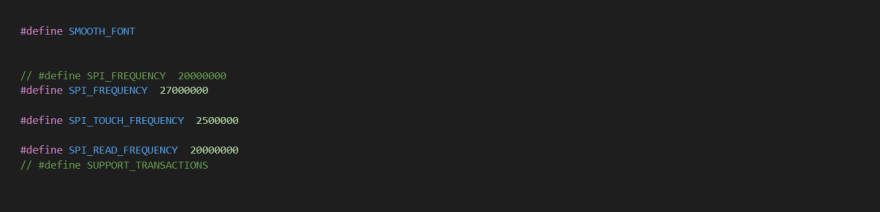

图12 驱动设置代码
【注意】白色框出部分为tft屏幕引脚与开发板连接的设置，如有改动，视具体情况而定 翻转显示设置
找到如下文件

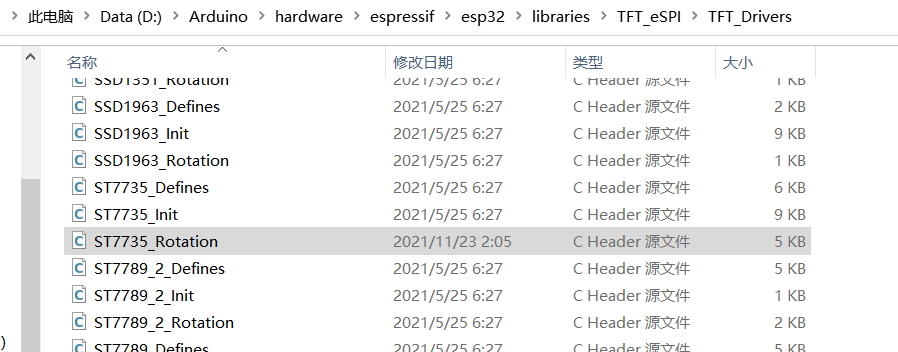

图13 屏幕翻转设置地址
在switch代码块中增加一个case，如下：

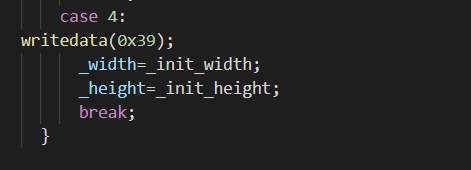

图14 屏幕翻转设置代码
【注意】进行代码修改时尽量手敲，避免混入规定外字符造成编译错误
2.硬件接线
开发板与电脑连接
使用有数据通道的数据线连接开发板与电脑
打开IDE 工具，选择对应端口

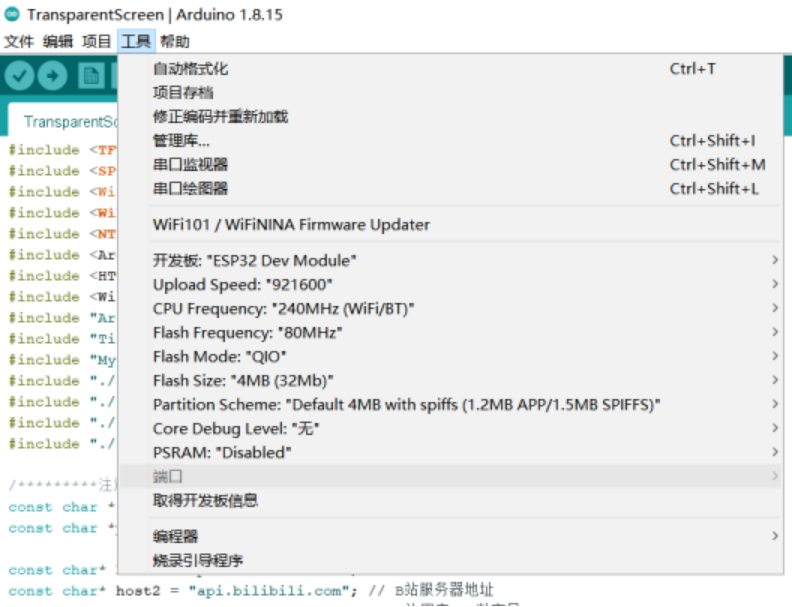

图15 ArduinoIDE连接开发板
代码编写完成后，点击上方箭头将程序烧录到开发板上。
【注意】如果connecting一直没反应，可能需要按住开发板的boot键直到烧录完成

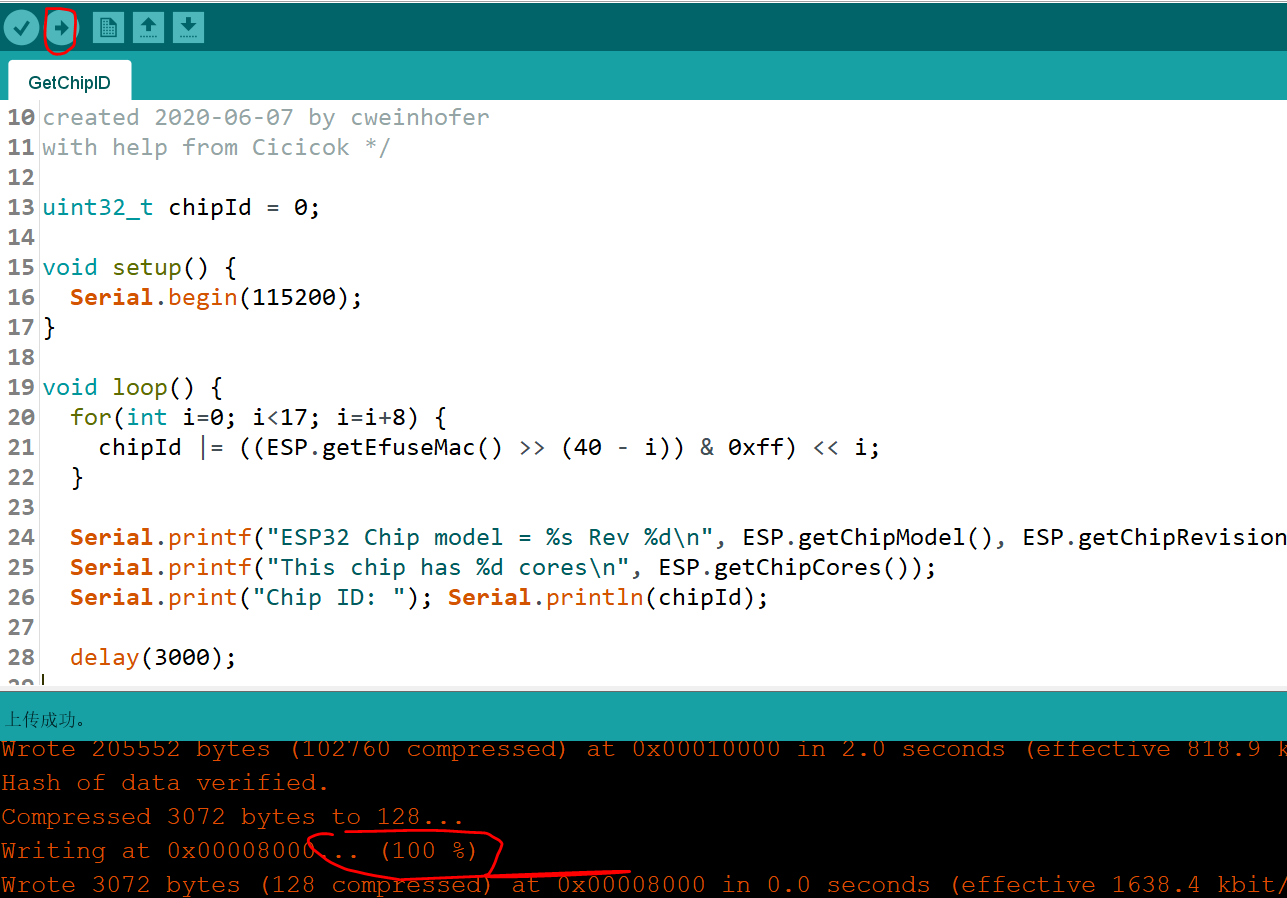

图16 程序烧录
开发板与TFT屏幕连接
接线方案如下所示，注意VCC也可能写为3V3，接线取决于IO号码，而不是开发板物理位置，
因为不同厂家开发板端口位置可能不同。
图17 接线示意【引用】
3.利用TFT库进行屏幕显示
常用函数
tft.init(); tft 初始化
tft.fillScreen(Color); color 可用内置的也可以自己设置屏幕颜色
tft.setCursor(X, Y, L); 设置起始坐标(X, Y)，L号字体 L:0~6
tft.setTextColor(Color); 设置文本颜色
tft.setTextSize(S); 设置文字的大小 S:(1~7)
tft.println(Str); 显示文字字符串，仅可显示英文字符
tft.fillCircle(X,Y,R,Color); 画圆 以(X，Y)为圆心，R为半径。
tft.drawLine(X1,Y1, X2, Y2, Color); 画线，起点（X1，Y1），终点（X2，Y2）。
tft.drawPixel(X,Y,Color); 画点 （
X，Y）
tft.setTextColor(fg,bg); 设置文字颜色fg和背景颜色bg。
示例代码如下：
#include <SPI.h> //导入库
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
void setup() {
// put your setup code here, to run once:
tft.init(); //初始化
tft.fillScreen(TFT_BLACK); //屏幕颜色
tft.setCursor(10, 10, 1); //设置起始坐标(10, 10)，2 号字体
tft.setTextColor(TFT_YELLOW); //设置文本颜色为白色
tft.setTextSize(2); //设置文字的大小 (1~7)
}
4.WIFI连接创建
示例代码如下：
WiFi.begin(ssid, password); // 连接网络
while (WiFi.status() != WL_CONNECTED) //等待wifi连接
{
delay(500);
Serial.print(".");
}
Serial.println("WiFi connected"); //连接成功
Serial.print("IP address: "); //打印IP地址
Serial.println(WiFi.localIP());
5.NTP服务使用
- 原理
网络时间协议（Network Time Protocol，NTP）是用来使计算机时间同步化的一种协议，它可以 使计算机对其服务器或时钟源(如石英钟，GPS等等)做同步化，它可以提供高精准度的时间校正，与标准时间的误差小于1ms。标准时间来源于原子钟，卫星，天文台等。
常用的NTP服务器
pool.ntp.org # 国外的NTP服务器，国内地址为：cn.pool.ntp.org
ntp.aliyun.com # 阿里云
time1.cloud.tencent.com # 腾讯
time.google.com # 谷歌
ntp.tuna.tsinghua.edu.cn # 清华大学
ntp.sjtu.edu.cn # 上海交通大学
ntp.fudan.edu.cn # 复旦大学
- 例程
文件->例程->NTPClient->Basic，进行如下修改：
#include <NTPClient.h>
#include <WiFi.h> // for WiFi shield
#include <WiFiUdp.h>
const char *ssid = " "; //wifi账号
const char *password = " "; //wifi密码WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP,"ntp.aliyun.com"); //NTP服务器地址
void setup(){
Serial.begin(115200);
//连接wifi
WiFi.begin(ssid, password);
while ( WiFi.status() != WL_CONNECTED ) {
delay ( 500 );
Serial.print ( "." );
}
timeClient.begin();
}
void loop() {
timeClient.update();
//打印时间
Serial.println(timeClient.getFormattedTime());
delay(1000);
}
【注意】由于时区，打印出来的时间和电脑中显示的时间并不同步，相差8个小时，需要手动调整
6.心知天气API使用
6.1 建立TCP通信请求天气数据
示例代码
//创建TCP连接
WiFiClient client;
const int httpPort = 80;
if (!client.connect(host, httpPort))
{
Serial.println("Connection failed"); //网络请求无响应打印连接失败
return;
}
//URL请求地址
String url
="/v3/weather/daily.json?key=SeAeuMjbRTJo4I_ZN&location=guangzhou&language=zh-Hans&unit=c&start=0&days=5";
//发送网络请求
client.print(String("GET ") + url + " HTTP/1.1\r\n" +
"Host: " + host + "\r\n" +
"Connection: close\r\n\r\n");
delay(2000);
//定义answer变量用来存放请求网络服务器后返回的数据
String answer;
while(client.available())
{
String line = client.readStringUntil('\r');
answer += line;
}
//断开服务器连接
client.stop();
Serial.println();
Serial.println("closing connection");
6.2 处理报文
利用官方网站的助手服务处理返回数据

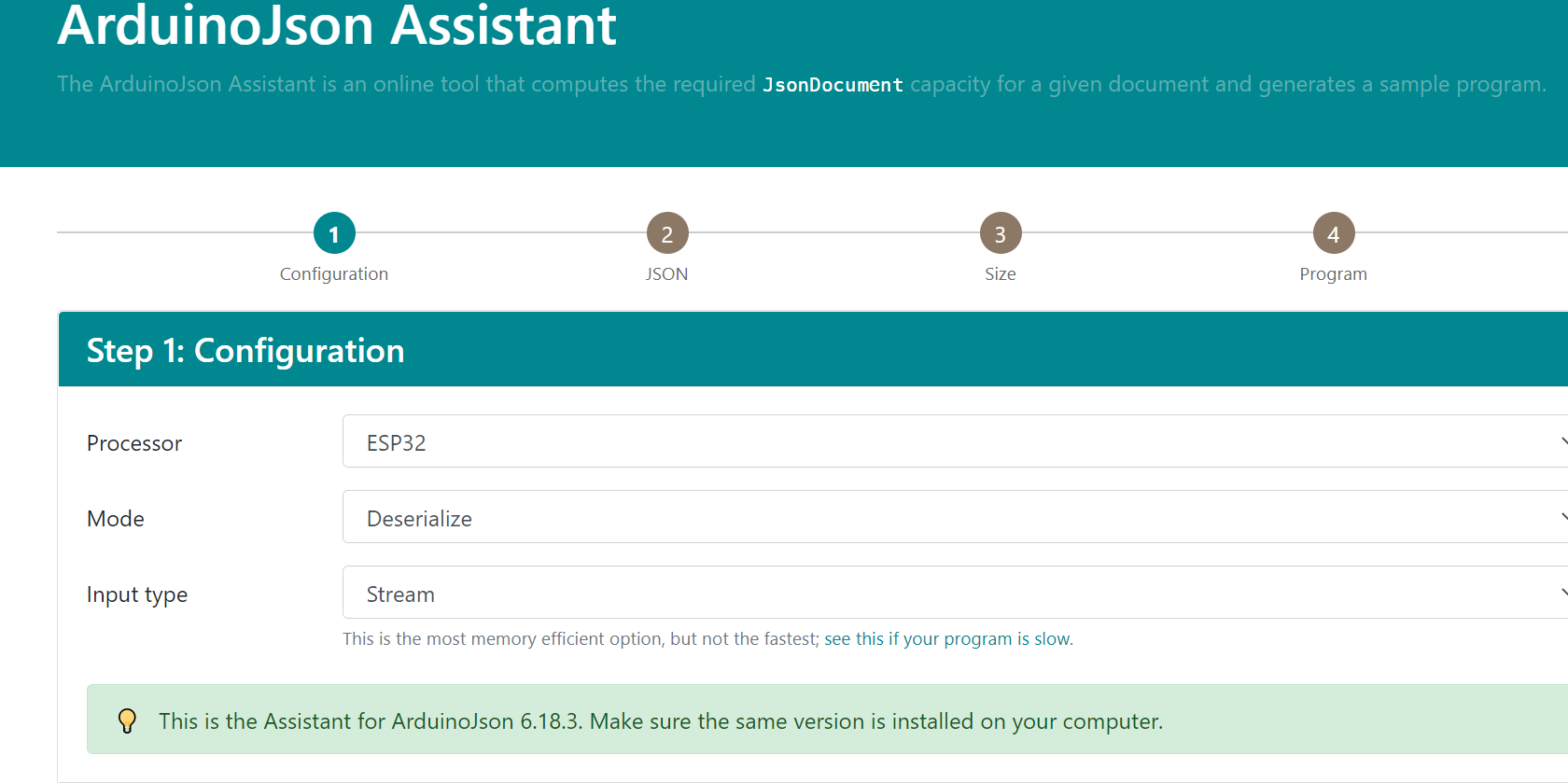

图18 官方网站助手服务页面【引用】

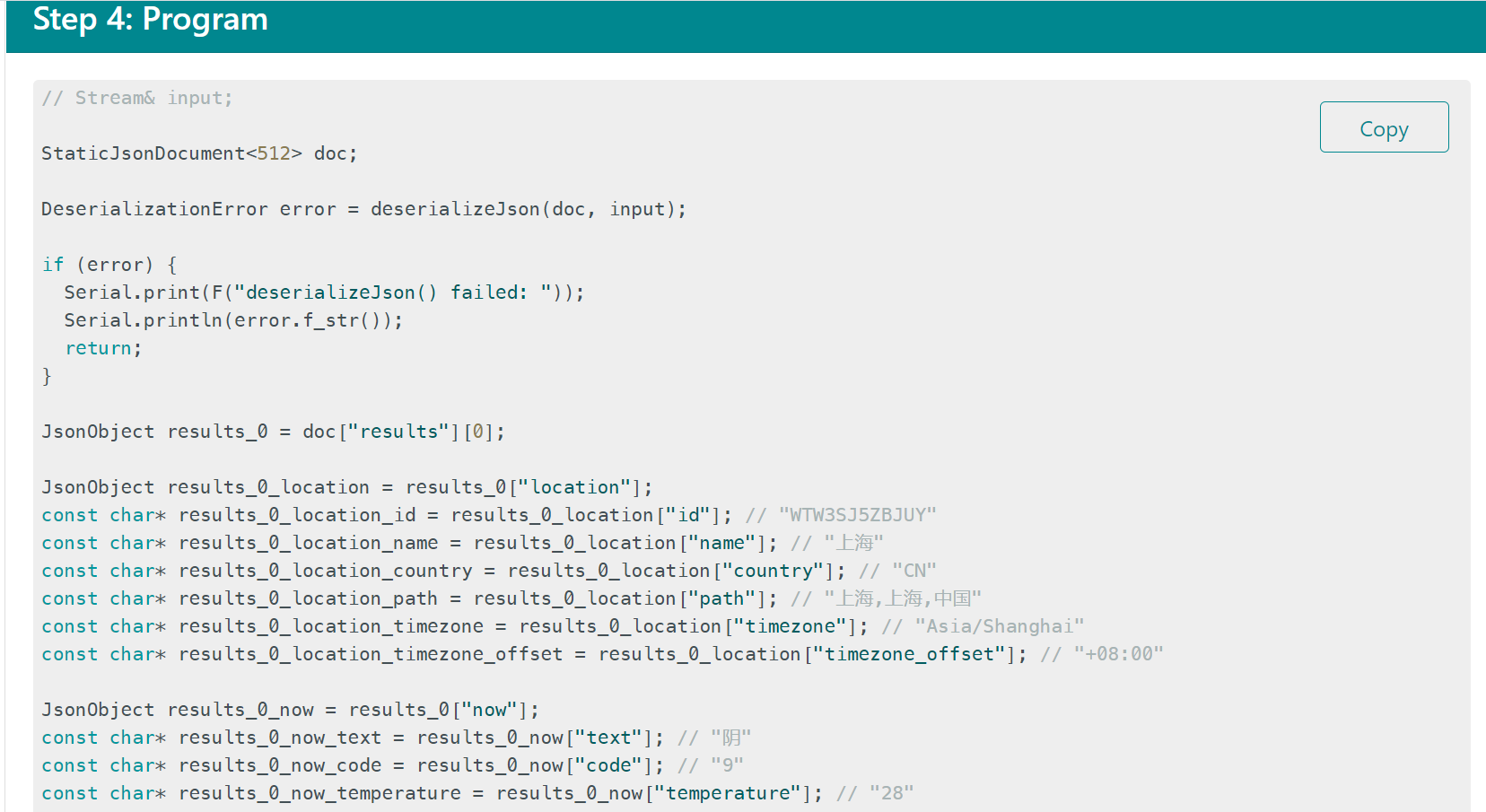

图19 官方网站助手服务获取报文【引用】
解析后可以用于输出天气信息。
7.图片显示
7.1 原理
将汉字，图片用取模软件转为像素点存储颜色的代码形式后，就可以用TFT_eSPI库提供的方法输出： 设置如下，存储为c文件

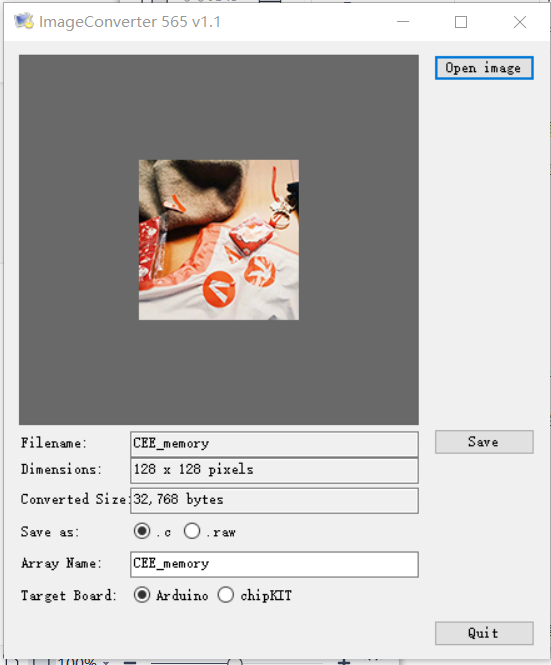

图20 图片取模设置

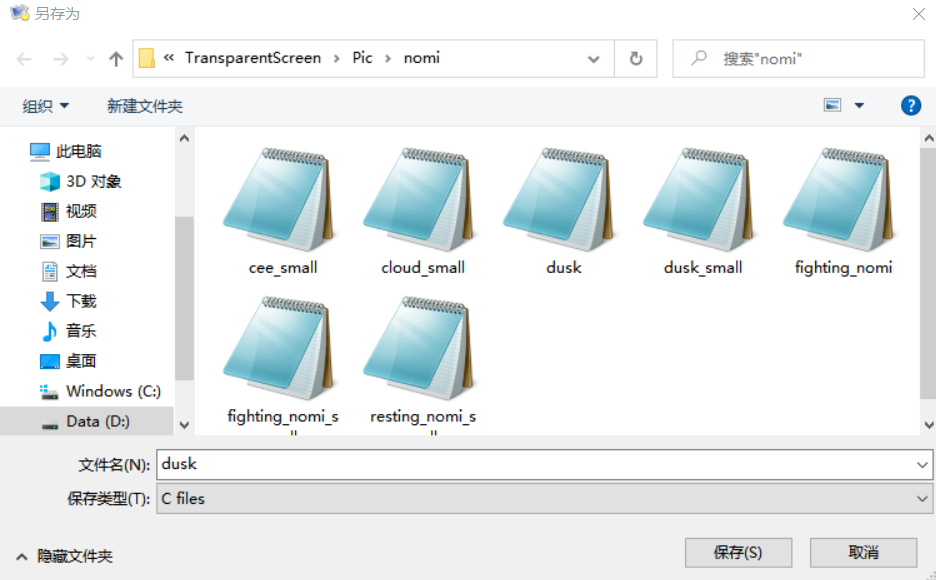

图21 图片文件保存

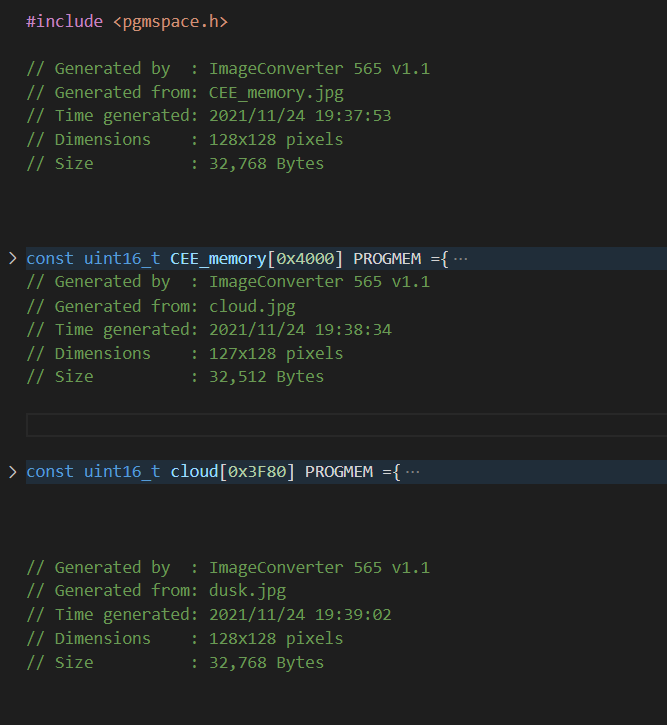

将取模的图片做成头文件包入：
图22 头文件设置
示例代码：
tft.fillScreen(TFT_BLACK);
tft.setSwapBytes(true);
//使图片颜色由RGB->BGR
tft.pushImage(0, 0, 128, 128, resting_nomi);
//前两个参数为初始坐标，三四为图片大小（像素），五为头文件中的图片名称
delay(3000);
tft.pushImage(0, 0, 128, 128, dusk);
delay(3000);
tft.pushImage(0, 0, 127, 128, cloud);
delay(3000);
tft.pushImage(0, 0, 128, 128, sky);
delay(3000);
tft.pushImage(0, 0, 128, 128, fighting_nomi);
delay(3000);
实际效果

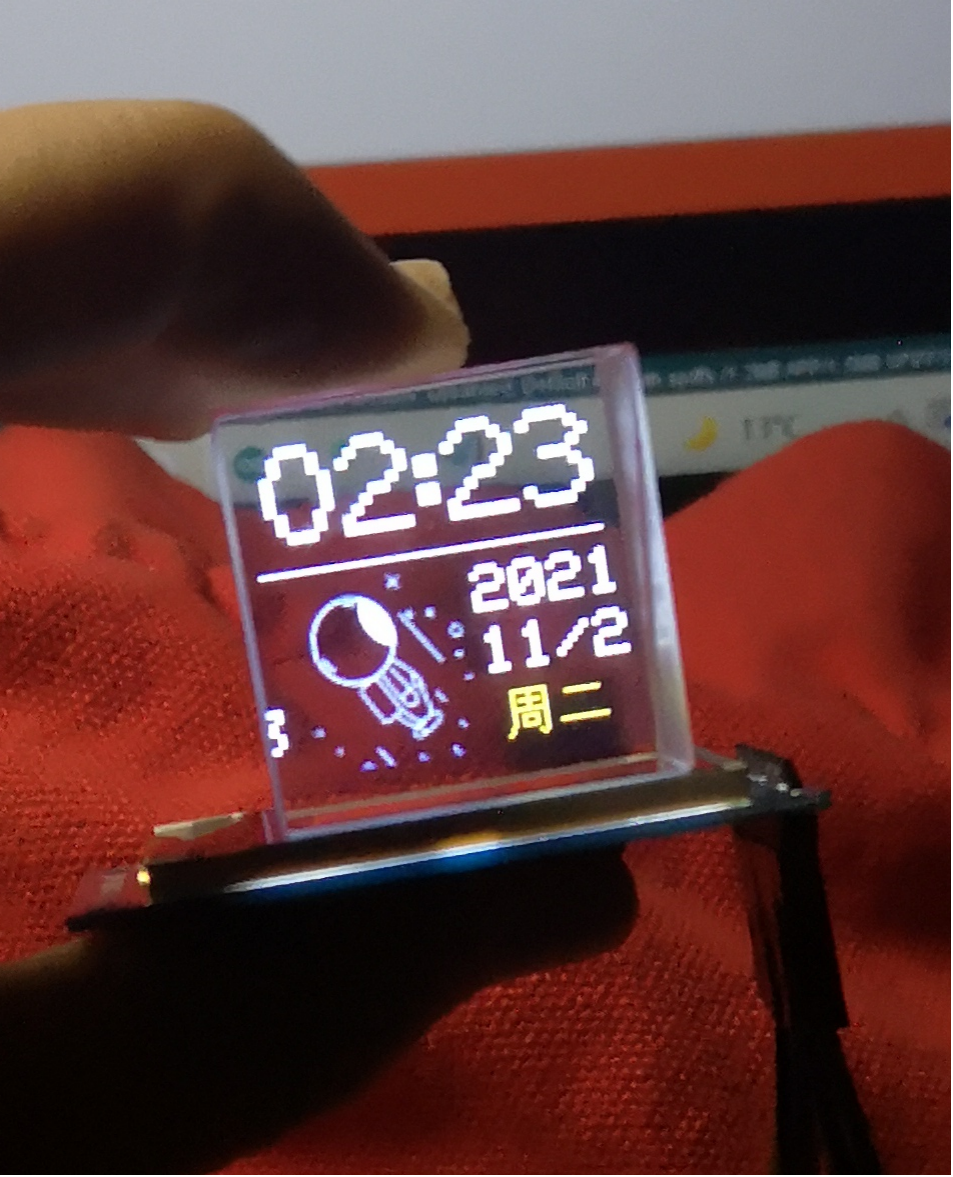

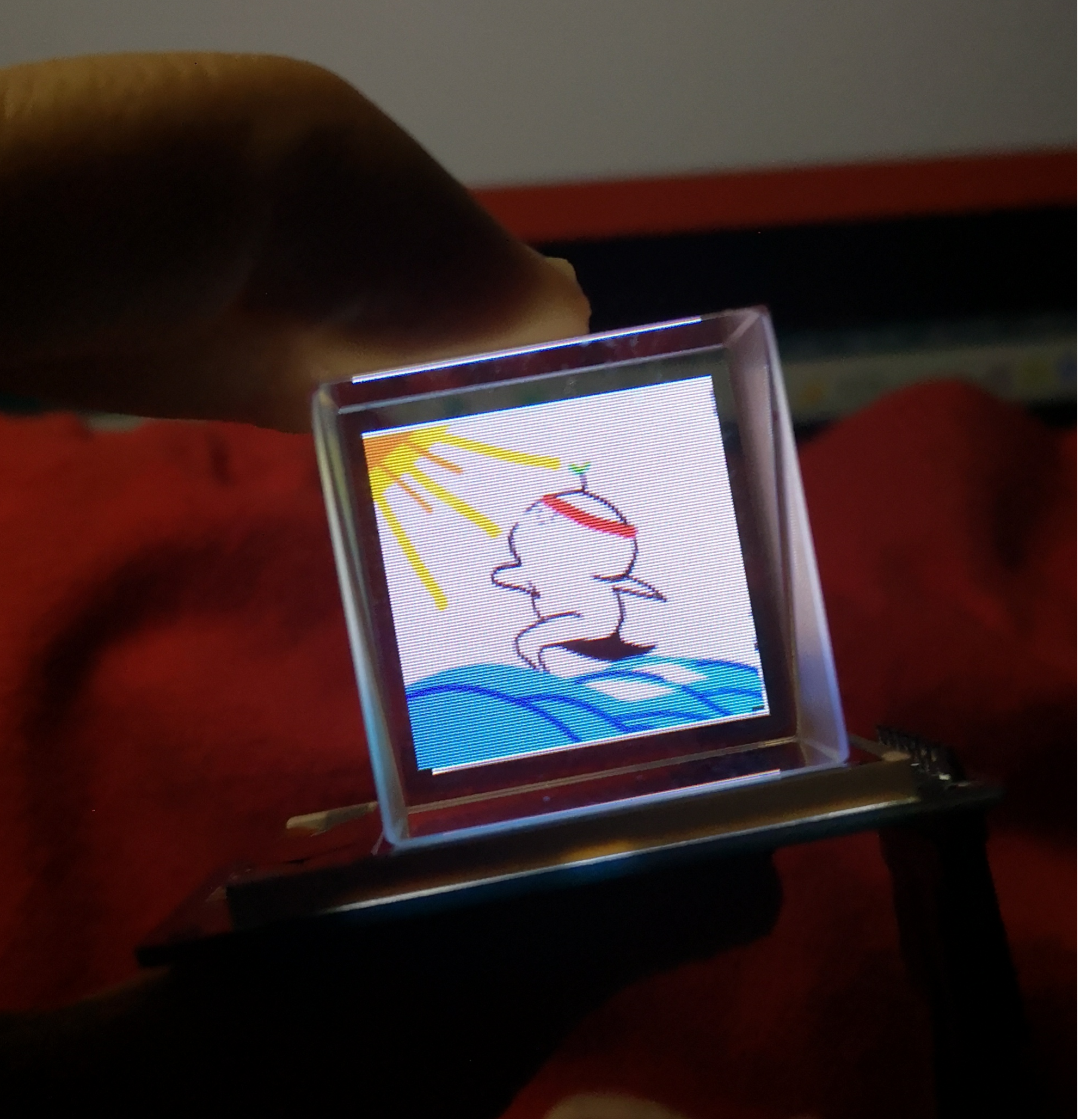

图23 效果展示
希望我踩过的坑能帮到你！
